Plný polykarbonát - montážní návod

Inštalačné pokyny

Uskladnenie dosiek

- Plné polykarbonátové dosky skladujte v interiéri, napr. v garáži alebo v kôlni, ak sú uložené vonku
zabezpečte, aby boli dosky chránené pred poveternostnými vplyvmi, dažďom a snehom
- Zakryte dosky fóliou alebo plachtou, aby ste zabránili priamemu slnečnému žiareniu
- Neodstraňujte z dosiek ochrannú fóliu, odstránenie fólie by mohlo spôsobiť nevratné poškodenie dosiek
poškriabať povrch dosiek
- Odporúča sa odstrániť vonkajšiu ochrannú fóliu po dokončení montáže, na fóliu vyznačte požadované rozmery
pomocou trvalej fixky
- Rezanie je možné vykonať pomocou vhodných nástrojov, t. j. vysokorýchlostnej píly (do 4500 ot./min.) s ozubeným kotúčom na plasty,
hornou frézkou, odporúčame pracovať s vodiacou lištou
- Piliny z povrchu dosiek sa dajú ľahko odstrániť stlačeným vzduchom (kompresorom) alebo zmiesť metlou
- Pozor - všetky tieto operácie sa musia vykonávať pri doske ešte zakrytej ochrannou fóliou

Príprava konštrukcie pergoly

- Sklon strechy, na ktorej sú inštalované PC dosky, by mal byť minimálne 5° (90 mm/m), aby sa zabezpečil odtok dažďovej vody
- Vždy je dobré vychádzať pri návrhu strechy z dodaných základných formátov PC dosiek, aby sa ušetrilo zbytočné orezávanie

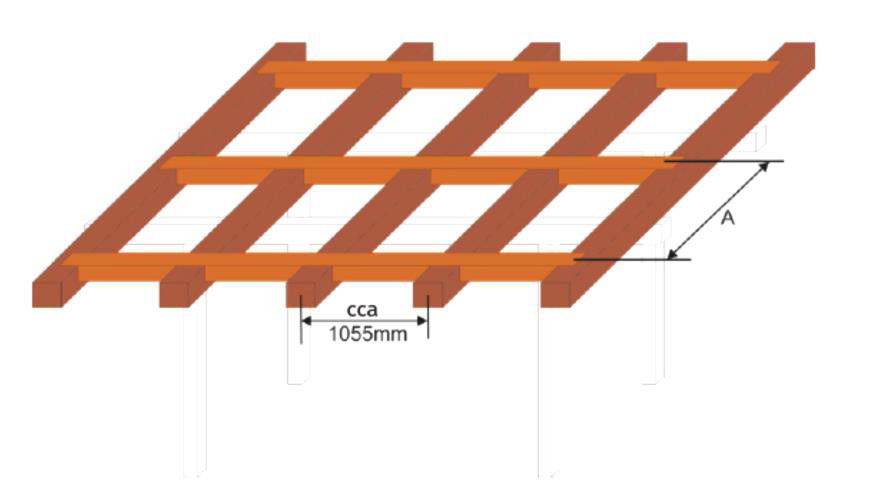

Strešná konštrukcia môže byť vyrobená z dreva, ocele alebo hliníka- Pozdĺžne nosníky - krokvy by mali mať hrúbku minimálne 60 mm, priečne nosníky môžu byť slabšie, osová vzdialenosťnosníkov alebo priečne výstuhy by sa mali navrhnúť s ohľadom na tabuľky zaťaženia alebo po konzultácii sdodávateľom PC dosiek- Podľa zaťaženia snehom vyberte vhodnú minimálnu hrúbku polykarbonátovej dosky- Pozdĺžne a priečne nosníky musia tvoriť rovinu, aby boli PC dosky podopreté zo všetkých štyroch strán- Orientačne: pri zasklenej ploche približne 1 × 1 m a zaťažení snehom do 750 N/m2 sa odporúča hrúbka 6 mm. V prípade poľa s1 × 0,5 m a zaťažením snehom do 750 N/m2 sa odporúča hrúbka 4 mm.- Rešpektujte zaťažiteľnosť dosiek snehom a vetrom. Vzdialenosť A je pre rôzne hrúbky PC dosiek a predpokladaná
zaťaženia líšia. Pri určovaní hrúbky dosky si pozrite grafy zaťaženia alebo tabuľku.




Uvedené hodnoty sú približné a vychádzajú z odporúčaní výrobcu. Nie sú normatívne. Tieto informácie
nenahrádzajú predpisy špecifické pre danú krajinu, napr. schválenie stavebným úradom. Zodpovednosť za používanie a spracovanie

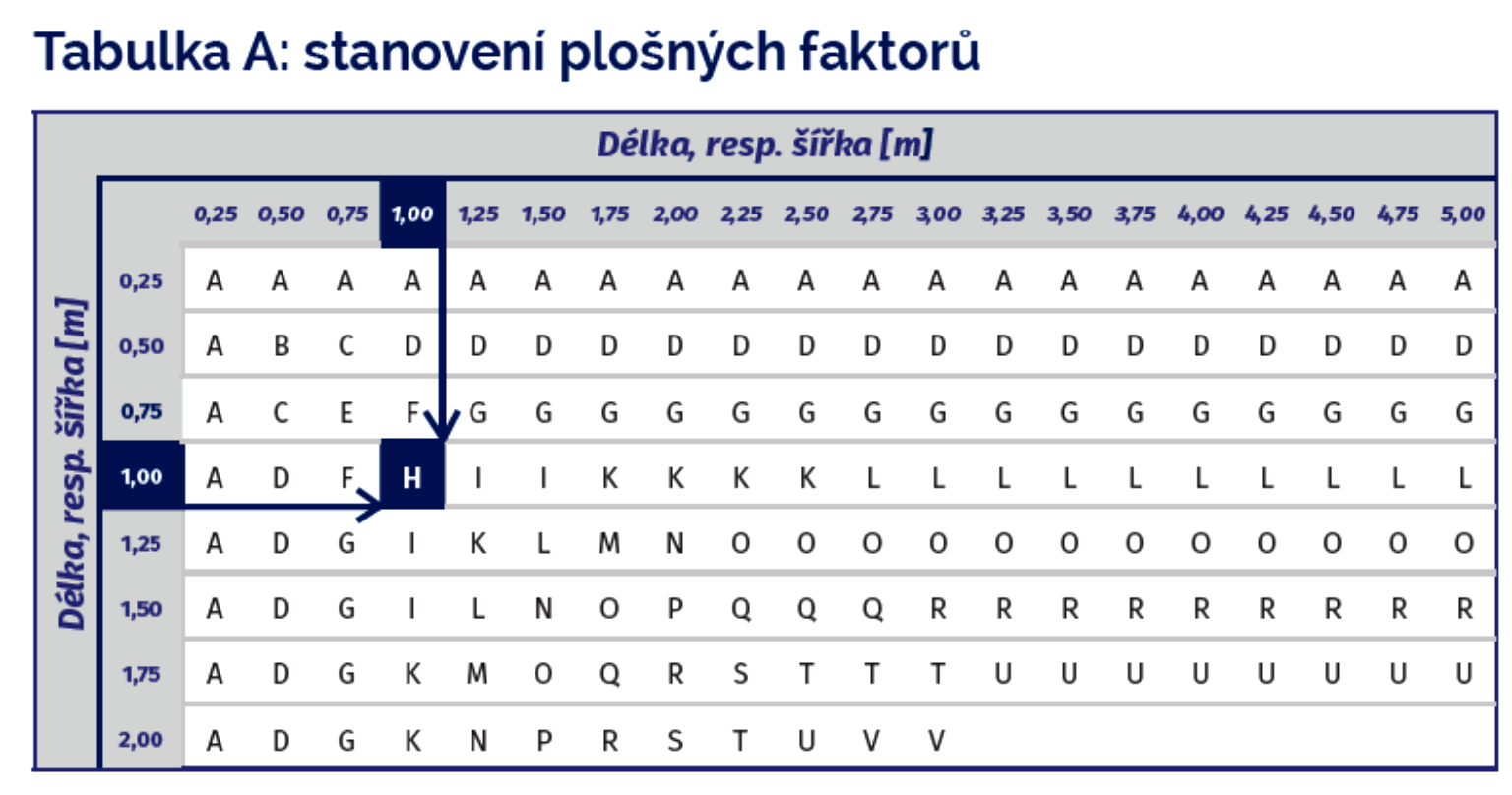

nami dodaných výrobkov nesie kupujúci, a to aj s ohľadom na ochranu práv tretích osôb.- V uvedenej tabuľke na modrých šípkach je uvedený modelový príklad zaskleného poľa s rozmermi 1 × 1 m. Z tabuľky A
zistíme tzv. plošný faktor H podľa priesečníka šírky 1 m a dĺžky 1 m.- Prenesením zisteného plošného súčiniteľa H do tabuľky B pre zaťaženie 750 N/m2 (t. j. približne 75 kg/m2) zistíme, že min.odporúčanú hrúbku celej polykarbonátovej dosky - v tomto prípade 6 mm- V prípade vertikálnych panelov (napr. bočné zasklenie) predpokladáme zaťaženie 600 N/m2 (berú sa do úvahy nárazy vetra).- Pri strechách predpokladajte zaťaženie minimálne 750 N/m2 pre nížinné oblasti, pre vyššie oblasti predpokladajte minimálne 960 N/m2 (horské oblasti).oblasti min. 2000 N/m2)- Pri montáži prístrešku je možné polykarbonát na začiatku a na konci preložiť cez nosnú konštrukciu (max. 50 mm),
alebo ukončiť súčasne s nosnou konštrukciou. Túto skutočnosť treba zohľadniť pri vytváraní spodnej nosnej konštrukcie a
návrhu rozstupov medzi nosníkmi.

Montáž dosiek

- Všetky styčné plochy spodnej konštrukcie a PC dosiek musia byť vybavené plochým tesnením EPDM so šírkou 60 mm,
ktoré by malo byť vhodným spôsobom pripevnené ku konštrukcii (napr. sponkovačkou k drevu a vhodným lepidlom
na kovovú konštrukciu).

- Dosky s hrúbkou 2 mm a viac majú obojstranný povlak odolný voči UV žiareniu
- Dosky sa zásadne inštalujú do bezrámového zasklievacieho systému pomocou originálneho montážneho príslušenstva, pre
Na montáž dosiek na konštrukciu nepoužívajte sklo ani iné tesniace materiály.
- Pri montáži dosiek je dôležité zohľadniť tepelnú rozťažnosť do 3 mm/m vo všetkých smeroch, a preto sa používa
systém zasklenia bez použitia tmelov, t. j. upevnenie panelov k nosnej konštrukcii pomocou hliníkových prítlačných líšt s
gumovými tesneniami.

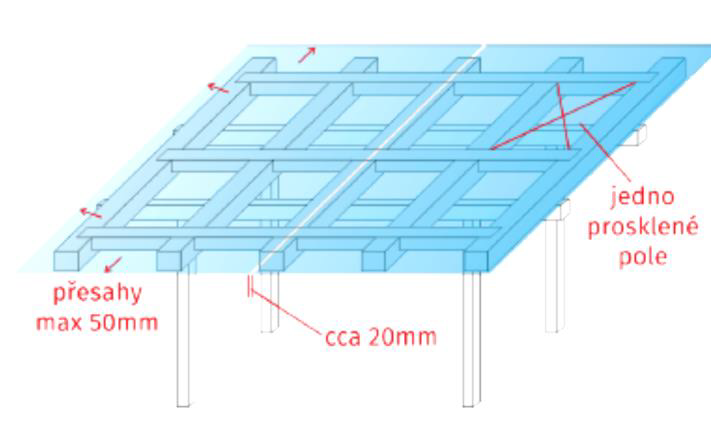

- medzi jednotlivými panelmi sa ponechá dilatačná medzera približne 20 mm, ktorá sa zakryje hliníkovým prítlačným krytom.

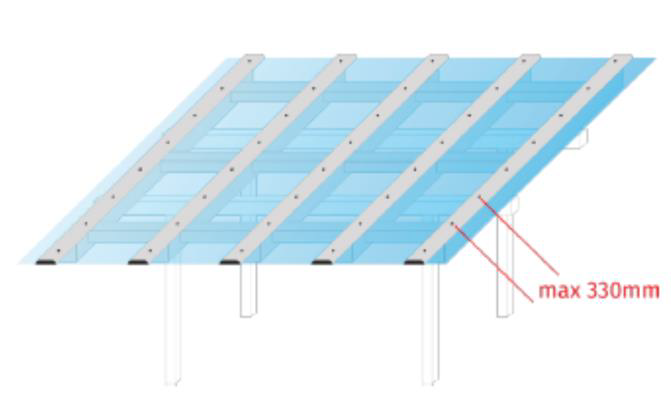

lištou. Vzdialenosť medzi skrutkami by nemala byť väčšia ako 330 mm (lišta nie je pri dodávke predvŕtaná). Lišta je určená nautesnenie je na oboch stranách vybavená gumovým tesnením (2 bm tesnenia na 1 bm krycej lišty).

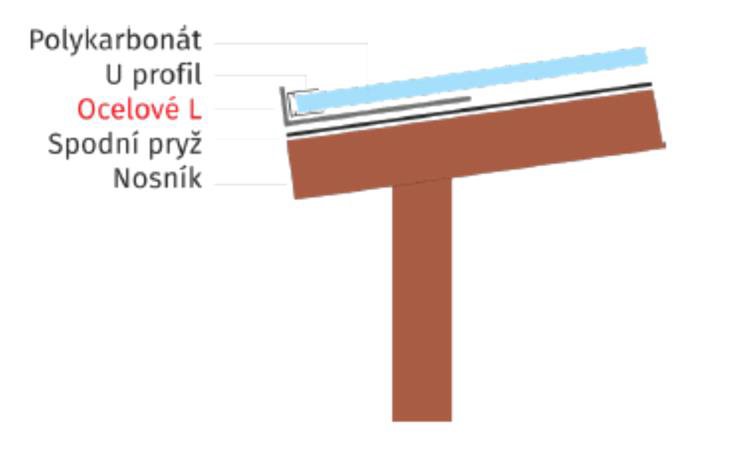

- Hliníkové krycie lišty možno na viditeľnej strane doplniť plastovým krytom. Polykarbonát musí byť priskrutkovaný k nosnej konštrukcii, aby sa zabránilo zosunutiu dosiek napríklad v dôsledku dilatácie a pohybu na konštrukcii. Ak inštalujetedosky široké len viac ako 1 políčko, odporúča sa zabezpečiť pohyb smerom nadol napr. oceľovým L.

- Dosky s hrúbkou 2 mm a viac majú obojstranný povlak odolný voči UV žiareniu
- Dosky sa zásadne inštalujú do bezrámového zasklievacieho systému pomocou originálneho montážneho príslušenstva, pre
Na montáž dosiek na konštrukciu nepoužívajte sklo ani iné tesniace materiály.
- Pri montáži dosiek je dôležité zohľadniť tepelnú rozťažnosť do 3 mm/m vo všetkých smeroch, a preto sa používa
systém zasklenia bez použitia tmelov, t. j. upevnenie panelov k nosnej konštrukcii pomocou hliníkových prítlačných líšt s
gumovými tesneniami.
- medzi jednotlivými panelmi sa ponechá dilatačná medzera približne 20 mm, ktorá sa zakryje hliníkovým prítlačným krytom.
lištou. Vzdialenosť medzi skrutkami by nemala byť väčšia ako 330 mm (lišta nie je pri dodávke predvŕtaná). Lišta je určená nautesnenie je na oboch stranách vybavená gumovým tesnením (2 bm tesnenia na 1 bm krycej lišty).

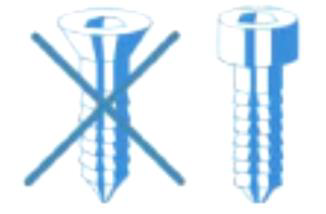

- Skrutky by mali byť dotiahnuté len tak, aby sa polykarbonátová doska mohla pri vystavení teplote odstrániť
sa pri namáhaní voľne rozťahovala alebo zmršťovala. Vyhnite sa skrutkám so zapustenými hlavami, ktoré môžu spôsobiť
praskanie PC dosiek. Používajte len skrutky s rovným dosadacím povrchom.

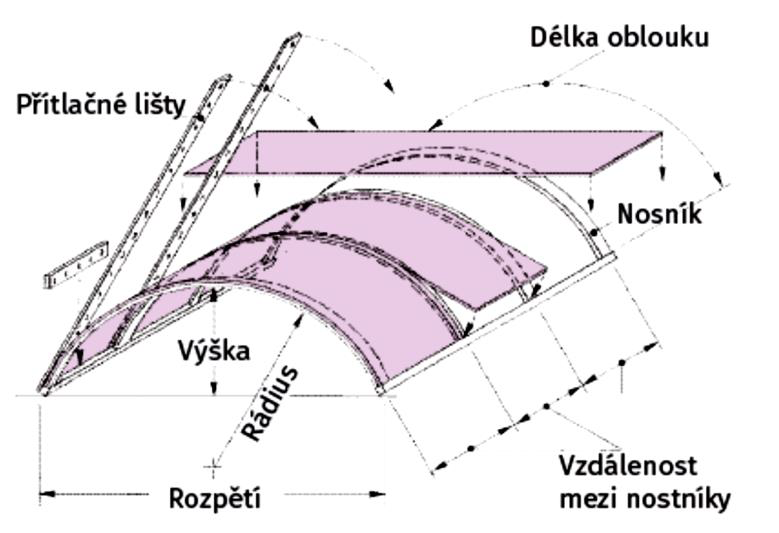

- Polykarbonát je veľmi pevný materiál, ktorý kopíruje tvar spodnej nosnej konštrukcie. Na vytvorenie oblúkového
zasklenia je potrebné pripraviť spodnú nosnú konštrukciu v požadovanom tvare (napr. oceľové nosníky), PC
Dosky potom kopírujú tvar konštrukcie, rovnako ako dodané krycie Al lišty, ktoré sa pripevnia ku konštrukcii.
Minimálny polomer ohybu za studena sa vypočíta podľa vzorca 150 × hrúbka materiálu v mm (príklad 4 mm hrubá doska: 4 × 150 = Rmin 600 mm).

Záver montáže

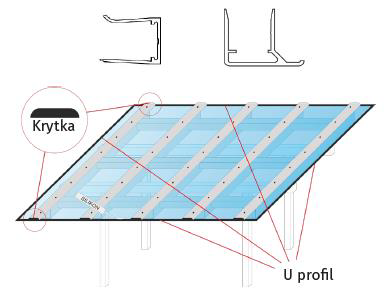

Konce dosiek môžete spevniť alebo ochrániť osadením koncových U-profilov (v spodnej časti odkvapu, po stranách alebo po celom obvode
okolo zasklenia.
Pri montáži Al U profilov je dobré hornú časť profilu namazať silikónom, nasadiť na dosku (resp.
poklepaním gumovou paličkou) a potom znovu utesniť zhora. Tým sa nielen zvýši vodotesnosť, ale aj zabráni
Tým sa zabráni vypadnutiu profilu, napr. pri topení snehu. Silikónové tmely kompatibilné s
polykarbonátom (zvyčajne uvedené na tesniacich kazetách, napr. silikón neutrálny). Po inštalácii odstráňte všetky zvyšky ochranných
ochrannej fólie. Slnečné žiarenie a vlhkosť spôsobia jej zotretie, čo znemožní jej neskoršie odstránenie.

Čistenie dosiek

- Na čistenie povrchu dosiek sa odporúča použiť izopropanol, vlažnú vodu, slabý mydlový roztok, tlakový roztok
vodu alebo mäkké handričky či špongie- Neodporúča sa používať gumové stierky a pod. z dôvodu rizika poškriabania, použitia režných a inýchchemikálií, ako aj odstraňovanie nečistôt z povrchu žiletkami a inými ostrými predmetmi jeúplne nevhodné
- Leštenie povrchu sa nemôže vykonávať z dvoch dôvodov: polykarbonát má na povrchu UV filter, ktorý by sa vyleštilOkrem toho leštenie spôsobí ďalšie poškriabanie a na povrchu vznikne škrabanec.
- Odporúča sa kontrolovať tesnosť použitých montážnych prvkov aspoň raz ročne.

Potrebujete poradiť? Neváhajte nás kontaktovať na nižšie uvedených kontaktoch.
