Trapézový polykarbonát - Montážní návod

Inštalačné pokyny

Uskladnenie dosiek

- Odporúča sa skladovanie v interiéri.
- Pri vonkajšom skladovaní ich zakryte bielou PE fóliou, chráňte ich pred priamym slnečným žiarením (dosky nemajú ochrannú fóliu), dažďom a vetrom. Dosky skladujte na rovnom, chladnom povrchu.
- Ak boli dosky počas prepravy zrolované, čo najskôr ich rozložte a rovnomerne naložte. Akumulácia tepla môže spôsobiť nevratnú deformáciu materiálu.



Príprava konštrukcie pergoly

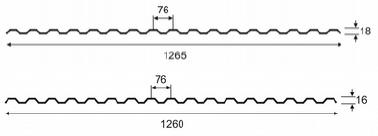

- Šírka štandardizovaných dosiek je 1045 mm alebo 1265 mm. Dĺžka 2, 3, 4, 5, 6 alebo 7 m. Pri návrhu rozmerov konštrukcie pergoly vychádzajte z týchto rozmerov - vyhnete sa tak zbytočným rezom.
- Doska môže presahovať konštrukciu maximálne o 100 mm alebo môže končiť súčasne s nosnou konštrukciou.
- Sklon strechy min. 7° (= 120 mm/m) na zabezpečenie odtoku dažďovej vody a spoľahlivosti tesnenia vrátane
samočistiaceho účinku dosiek vplyvom dažďovej vody.
- Konštrukcia môže byť vyrobená z dreva, ocele alebo hliníka.
- Farba konštrukcie nemusí mať svetlú farbu.
- Pozdĺžne nosníky musia byť min.
60 mm.
- Z dôvodu možného ohýbania polykarbonátu pod váhou snehu sa odporúča pridať ku konštrukcii priečne nosníky. Musia byť zatlčené do konštrukcie. Maximálna vzdialenosť priečnych nosníkov závisí od zvoleného typu dosky a predpokladaného maximálneho zaťaženia - max. 800 mm.
- Pozdĺžne a priečne podpery musia tvoriť rovinu, aby boli dosky podopreté zo všetkých štyroch strán!
- Tabuľky zaťaženia jednotlivých polykarbonátových dosiek nájdete na webovej stránke výrobcu a na webovej stránke našej spoločnosti TAM KOVO s.r.o.
- Ak plánujete oblúkový tvar, je potrebné pripraviť nosnú konštrukciu v požadovanom tvare tak, aby dosky tento tvar kopírovali.



Rezanie dosiek

- POZOR! Dosky nemajú ochrannú fóliu.
- Rezanie možno vykonať: nožnicami na plech, ručnou kotúčovou pílou s plastovým kotúčom alebo uhlovou brúskou flexa.
- Odporúčame rezanie pomocou vodiacej lišty. Rezy by sa mali vykonávať súčasne, bez prerušenia. Pri rezaní spevnite oblasť okolo rezu, aby ste zabránili vibráciám dosky - hrozí riziko odštiepenia..



Prípravné práce

Dosky nie sú v jednej rovine! Ak potrebujete počas montáže alebo po nej chodiť po doskách, použite montážny chodník, rebrík alebo trám na rozloženie tlaku. Na prístrešok položte vhodnú textíliu, aby ste zabránili poškriabaniu.
- Zabráňte kontaktu dosky s lakmi, moridlami, rozpúšťadlami a inými chemikáliami. Používajte len odporúčané príslušenstvo.
- Doska môže presahovať konštrukciu maximálne o 100 mm alebo môže končiť súčasne s nosnou konštrukciou.
- Tesniaca guma - Všetky zvislé hlavné nosníky vybavte samolepiacou tesniacou gumou. Odporúča sa pripevniť gumu napr. sponkovačkou.
- Smer dosky - Trapézový polykarbonát vždy inštalujte vo vlnách podľa smeru prúdenia vody.
- Ochrana proti UV žiareniu - Doska má na jednej strane povrchovú ochranu proti UV žiareniu. Táto strana je zreteľne označená samolepiacim štítkom a mala by sa vždy montovať smerom von - k slnku.
Ak by štítok počas skladovania alebo prepravy odpadol, stranu s UV ochranou ľahko identifikujete tak, že pri kladení dosku začnete klásť na konštrukciu, nie na vzduch (pozri obrázok).
- Vŕtanie a upevnenie
o Dosky pripevňujte pomocou skrutiek, nie klincov - nevŕtať, nepribíjať!!!
o Dosky nenapínajte ani nenamáhajte - inštalujte bez pnutia!

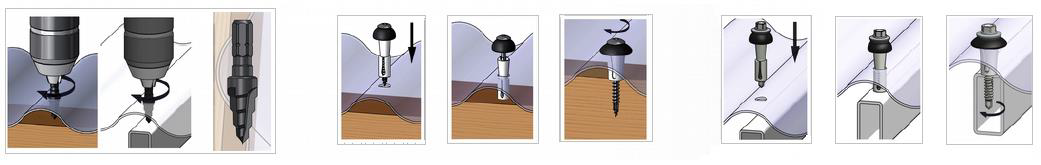

o Dosky nie sú predvŕtané. Na vŕtanie trapézových dosiek - veľkosť 4 - 10 mm - možno použiť bežné oceľové kužeľové vrtáky, stupňovité vrtáky alebo kovový vrták, ktorý bol pred použitím otupený.
o Nepoužívajte žiadne rezné oleje ani chladiace emulzie.
o Maximálna vzdialenosť medzi skrutkami 500 mm.
o Min. vzdialenosť vyvŕtaného otvoru je 50 mm od okraja dosky.
o Vŕtané časti podložte tak, aby nevibrovali. Vŕtať pod uhlom 90°! Ideálna teplota spracovania je 20 °C.
o Otvor musí byť vyvŕtaný čisto bez otrepov, prípadne sa musia otrepy očistiť.



o Pri strechách skrutkujte do hornej časti lichobežníka, pri stenách do spodnej polovice vlny.

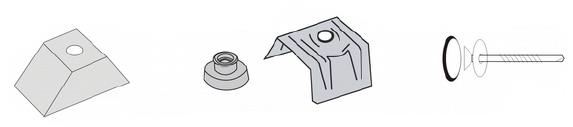

o Pripevnite hornú časť hrazdy k streche:
o Spodný medzikus z PVC.
o Hliníkový kolík s EPDM tesnením alebo PVC podložkou.
o Alebo si vyberte upevňovaciu súpravu pre drevené alebo kovové konštrukcie.



o Skrutka s gumovou podložkou musí byť primerane dotiahnutá. Nesmie byť nedostatočne utiahnutá - podložka sa voľne otáča, ani príliš utiahnutá - okraje podložky sa dvíhajú). Mohlo by dôjsť k netesnostiam. Skrutky by mali umožňovať rozťažnosť (tepelnú rozťažnosť) materiálu.
o Na hornej a dolnej časti prístrešku (prvý a posledný priečnik) priskrutkujte skrutku na vrchole každej druhej vlny a na vnútorných nosníkoch ideálne na vrchole každej tretej vlny.



- Spájanie - vykonajte preložením dosky aspoň o jednu celú vlnu. V prípade dosiek typu WT odporúčame preložiť 2 vlny. Dĺžku pripájajte len vtedy, keď je to bezpodmienečne nutné - nadpražie minimálne 200 mm.
- Tesnenie - všetky spoje by mali byť utesnené silikónom. Pre polykarbonát používajte len silikón - silikón neutrálny.



Čistenie tanierov

- Čistite len vlažnou vodou alebo jemným mydlovým roztokom. Používajte mäkkú handričku, špongiu (nie s drsným povrchom) alebo tlakový čistič.
- NEPOUŽÍVAJTE: gumové stierky, žiletky, kefy, metly, špongie s drsným povrchom atď. Riedidlá a chemikálie sú úplne nevhodné. Poškodili by štruktúru dosky a ochrannú UV vrstvu.

Potrebujete poradiť? Neváhajte nás kontaktovať na nižšie uvedených kontaktoch.
